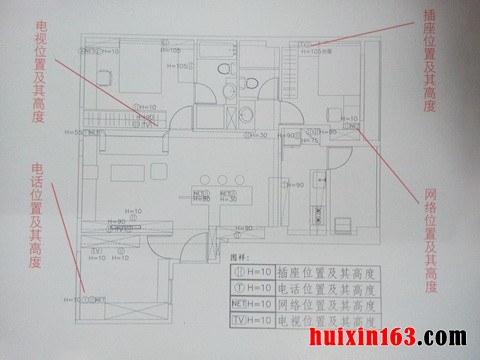

1、 水电配置图。水电改造工程属于隐蔽工程，在装修工程项目中，属于非常重要的两项大工程，在装修中占着极其重要的地位。如果处理不好，发大水是小，触电伤人可就是大事了，为了不造成自己及邻居的损失，水电路设置千万马虎不得。对于水电线的配置，设计师也做出了水电配置图，看水电配置图时，要结合着平面图及系统图一起看，这样才能知道管道线路在什么地方拐弯了，在什么地方变径了，在什么地方分出去了，在什么地方有总闸等相关设施。在设计师绘制的水电配置图中，插座、电话、电视出线口、网络等位置及出线口的高度及数量都是由表示出来，在业主检查验收时，可以根据设计说绘制的水电配置图，结合实际情况查看，看插座的高度是否符合标准，配电箱的位置是否正确，特殊指定的灯具是否安装正确等等，为业主验收带来了很大便利。

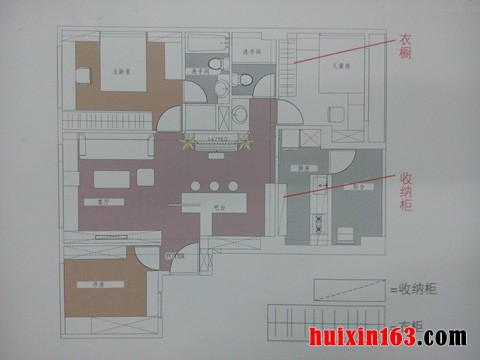

2、 柜体配置图。为了满足正常生活所需的收纳功能，柜子的使用肯定是少不了的，在柜体配置图中，包括了衣柜、橱柜、鞋柜、收纳柜、餐边柜等各种会用在室内的柜子，根据实际情况及业主要求不同，数量、大小及种类都是不同的，设计师会根据具体实际情况结合业主的要求，将室内所用到的柜子的位置绘制在柜体配置图上，在检查的时候，方便确认柜体的摆放位置是否符合要求。

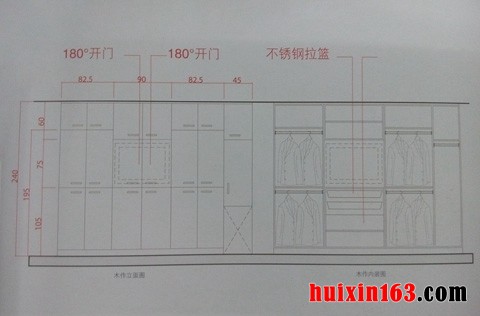

3、 木作立面图、木作内装图及侧面图
柜子的大小、尺寸及形式都是通过木作立面图展示出来的，图面上会将柜子的形式、宽度、高度及材质都清楚的表示出来；而木作内装图则是将柜子中所包含的抽屉、层板及可用收纳空间清楚的体现出来，很直观。木作侧面图是为了确认柜子的深度而绘制的。
