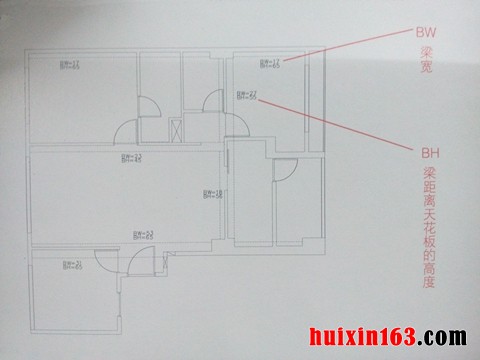

1、 梁的尺寸图
不要以为平面图只是室内户型的、门窗、水电路等的平面图，房梁的尺寸图也是很重要的，且不能缺少，房梁在房子结构中很重要，装修中同样要引起其重视，它会直接影响空间的规划，因此，在装修前，先确认房梁的位置是很有必要的，在梁的尺寸图中，通常会使用虚线来表示房梁，对于房梁的梁宽及距离天花板的高度都会在需先附近注明，通常，用BW表示梁宽，BH则表示房梁距离天花板的高度。

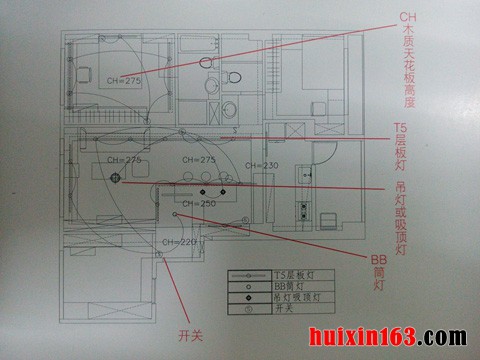

2、 天花板照明图
虽然说一些家庭中吊顶做的非常好，让室内更显立体更富美感，但是并不是说所有的房间都需要设置吊顶，通过吊顶装饰，可以掩盖房屋先天遗留下来的不足之处，造型的设计是为了在弥补缺陷的同时增加天花板的艺术感，对于家居建筑顶面无主次梁突出出来，则大可不必设置吊顶，如果设置了吊顶，反而会屋顶的显得过低，室内空间显得过小，让人感觉压抑拘束。对于不设吊顶的天花板，规划天花板，同样要有设计图，我们都知道，天花板主要用于挂灯，在设计师画的设计图上，会确定天花板的位置及高度，对于用于照明的灯具位置及形式，也会通过一些线条、数字及符号表示出来，不同的灯具有不同的表示方法，不同材质的天花板，也会有不同的语言表示，在看图的过程中，要结合着设计师的说明来看，这样能更易懂。
